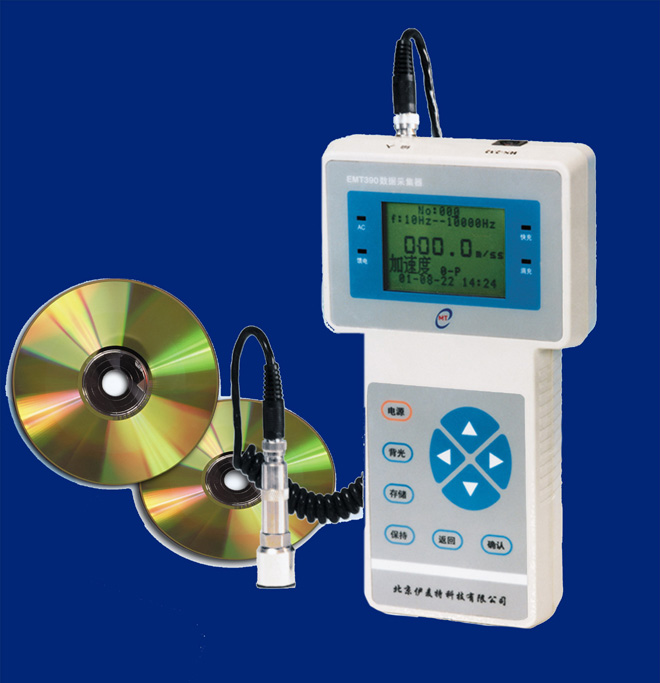

MT390设备数据采集、故障分析及管理系统

[特性描述]
   本系统由价位较低的数据采集器和功能强大的故障分析及设备管理软件组成。既能通过状态数据判定设备运行状态，又可通过各种波谱分析诊断、预测设备故障。利用本系统不仅可以通过振动趋势曲线准确掌握设备的运行状态和发展趋势，还能精密诊断设备转子不平衡、轴不对中、轴弯曲、基础松动、油膜振荡、轴承齿轮故障等一系列设备故障。
[系统功能]
  数据采集器：
* 全中文菜单，大屏幕液晶显示，带背光；
* 测量并显示加速度、速度、位移、温度、转速五个状态参数；
* 内置国际振动烈度标准，自动判别设备运行状态（好、注意、危险）；
* 状态数据保持、存储和回放；
* 波形数据采集（采集条件任意设定）、存储，波形数据采集条件回放；
* 可任意设定采集数据长度、组数、组距的多组采集便于分析启停机故障；
* 采集器提供RS-232C接口，可将存储数据与计算机通讯；
* 存储量大，可分别储存1000组状态数据和100组512点波形数据；
* 内置充电电池，3小时充满，可连续使用8小时。
  故障分析及管理软件：
* 友好的全中文WINDOWS界面，操作灵活，实用性强；
* 强大的设备管理、数据管理、数据打印、数据分析功能；
* 支持数采器与计算机的通讯，自动生成九种设备管理、诊断。

数据报表；
* 设备状态（好/注意/危险）依企业标准自动判断；
* 任意时间段设备振动趋势分析，预报设备运行状态；
* 多种波谱分析功能：时域分析、幅值谱、对数谱、平均谱、时间三维谱、概率密度谱、自相关分析、包络分析、细化分析。

[技术指标]
    测量范围: 加速度 0.1～199.9m/s2(0-P)    （10Hz～10KHz）
              速  度 0.01～19.99cm/s(RMS)   （10Hz～1KHz）
              位  移 0.001～1.999mm(P-P)    （10Hz～1KHz）
              温  度 0 ℃～400 ℃
              转  速 1～60000 r/min
    测量精度: 振  动 5%±2个字
              温  度 1%±1个字
              转  速 2‰±1个字
    波形采集: 频率下限  10Hz
              频率上限  100 Hz～10KHz可选
              采样点数  512、1024、2048、4096、8192
              组数范围  1～100
              组距范围  连续～999.99秒
              放大倍数  自动、1、2、4、8、16、32、64、128倍
              动态范围  72dB
    储存容量: 128Kbyte，可分别储存1000组状态数据和100组512点
              波形数据
    显    示: 128×64点阵液晶，中文菜单，带背光
    电    源: 内置可充电电池；外接5～9V直流电源供电、充电
    体    积: 23.5cm×13cm×4.5cm
    重    量: 765克（含电池）

本产品技术规格如有变更，恕不能及时更新，以产品说明书为准；如有异议，请联系公司销售人员。

...
