EMT690系列设备故障综合诊断系统
2023-02-09
09:03:28
1200
EMT690系列设备故障综合诊
[型号选择]
|
型 号
|
功 能
|
|
EMT690A2/4/8
|
2/4/8通道，现场实时振动采集与故障分析功能；实时数据记录系统；USB口数据通讯
|
|
EMT690B2/4/8
|
2/4/8通道，现场实时振动采集与故障分析功能；实时数据记录系统；电机故障诊断专家系统功能；USB口数据通讯
|
|
EMT690C2/4/8
|
2/4/8通道，现场实时振动采集与故障分析功能；实时数据记录系统；现场单、双面动平衡功能；USB口数据通讯
|
|
EMT690D2/4/8
|
2/4/8通道，现场实时振动采集与故障分析功能；实时数据记录系统；现场单、双面动平衡功能；电机故障诊断专家系统功能；USB口数据通讯
|
[特性描述]
EMT690系统特别适用于工业领域中各类机械设备，如汽轮机、压缩机、电机、风机、水泵等的离线式振动监测、分析和故障诊断。该系统具有强大的实时振动采集与故障分析功能，现场单、双面动平衡功能，交流感应电机故障诊断专家系统功能。通过它，可快速、全面掌握设备的运行状态，预测和诊断设备故障，确保设备安全稳定地运转。

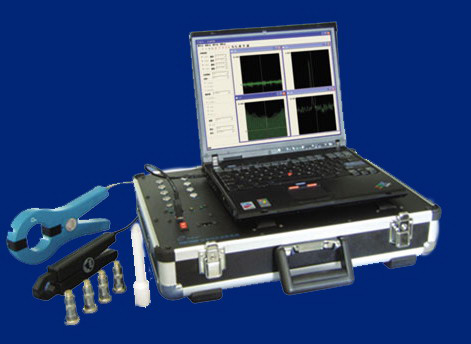

该系统硬件由名牌笔记本电脑（型号可选）与轻便的采集箱及可靠耐用的传感器（振动加速度传感器、光电转速传感器、钳型电流传感器）等组成，组件配接灵活，可靠性高，非常适合现场使用；全中文WINDOWS版功能软件包由三个功能模块组成：实时振动分析故障诊断软件可以通过振动分析诊断设备机械类故障，交流感应电机诊断专家系统借助电流频谱自动诊断交流感应电机转子故障及动态偏心故障，动平衡软件则帮助失衡转子实现现场动平衡。
本系统现已广泛应用于电力、石化、冶金、铁路、机械加工、水处理等行业中，受到各用户单位的普遍欢迎。
[系统功能]
★ 振动分析故障诊断功能
• 完善的数据库管理：包括设备管理、测点管理、数据管理、报表管理；
• 强大的打印功能：谱图实时打印，各种数据报表、趋势分析图打印
• 趋势分析功能：对峰值、有效值、1×、2×、3×等多频段进行趋势分析，预报设备运行状态；
• 实时振动采集和分析；
• 强大的振动分析功能
时域分析：包括时域波形、概率密度、自相关分析、互相关分析等，实时显示有量纲参数（峰值、平均值、有效值）和无量纲参数；
频谱分析：包括幅值谱、对数谱、相位谱、倒频谱分析等，实时显示十个最大谱峰及对应频率；
平均分析：时域同步平均、时域平均谱、频域平均谱；
三维分析：时间三维谱、转速三维谱（启停机分析）；
轴心分析：通过与在线传感器连接，可以做轴心轨迹、二维全息、全息谱分析。
通过以上振动分析功能，可以诊断设备各种转子类故障（基础松动、不平衡、不对中、轴弯曲、轴裂纹、共振、喘振、油膜涡动、油膜振荡、旋转失速、转子与静止件摩擦、转子过盈配合件过盈不足、密封和间隙动力失稳），轴承类故障（轴承磨损、轴承点蚀、轴承缺油），齿轮箱类故障（齿轮磨损、齿轮偏心、齿轮齿距误差过大）等各种机械故障。
◆ 交流感应电机故障诊断专家系统功能
本软件模块具有专家系统功能，自动诊断大、中型交流异步感应电机转子故障（转子断条、转子端环断裂、转子高阻接头、铸铝转子中的铸造间隙和气泡、绕线式转子中的不良铜焊接头）及交流异步（或同步）感应电机转子与定子的偏心故障（不均匀气隙、磁吸力不平衡、机械不平衡、转子热弯曲、轴承磨损）。该系统采用在电机正常工作（不停机）条件下，利用电流传感器检测电机的工作电流（低压电机检测主回路，高压电机检测二次回路）。通过电流频谱分析，自动给出故障诊断报告，定量告知故障严重程度，故障发展趋势，建议采取的维护措施，并可预测电机的可靠运行时间。
▲ 现场单、双面动平衡功能
利用现场原有安装条件，提供试重平衡法和影响系数平衡法对设备进行平衡。一次操作，可以使设备不平衡量减少90%以上，并且允许多次平衡，直至满意为止。可进行矢量分解、矢量合成，便于平衡配重的安装。该功能最大的好处是给您提供了一种简单、可靠、有效的方法，真正实现现场动平衡，节省了时间、人力和资金。
[技术指标]
通 道：2/4/8通道+转速通道
采 样：2/4/8通道同时采样保持
耦合方式：交流、直流
采样点数：256、512、1024、2048、4096、8192、16384、32768
频率范围：DC～50KHz
谱 线 数：100、200、400、800、1600、3200、6400、12800
触 发 源：内触发、外触发
触发方式：自由触发（无触发）、单次触发、重复触发
量 程：±30V(DC) ±3.3V～±0.01289V共9档(AC)
低通滤波：不加、600Hz、1KHz、2KHz、3 KHz、4 KHz、5 KHz、6 KHz、
7 KHz、8 KHz、9 KHz、10 KHz、11 KHz、12 KHz、13 KHz、
（拐点处衰减5%，衰减速率12dB/oct）
积分处理：不加积分、一次积分、二次积分
高通滤波：0.5Hz、10Hz、400Hz、1KHz（拐点处衰减5%，衰减速率24dB/oct）
包络解调：on/off
抗混滤波：100Hz～20KHz连续可变
动态范围：14位A/D，～84dB
存 储：以笔记本电脑为准，一般不小于256M内存、80G硬盘
窗 函 数：汉宁窗、海明窗、三角窗、矩形窗、采样窗可选
电 源：交、直流两用。
充 电：3小时充满
本产品技术规格如有变更，恕不能及时更新，以产品说明书为准；如有疑议，请联系公司销售人员
